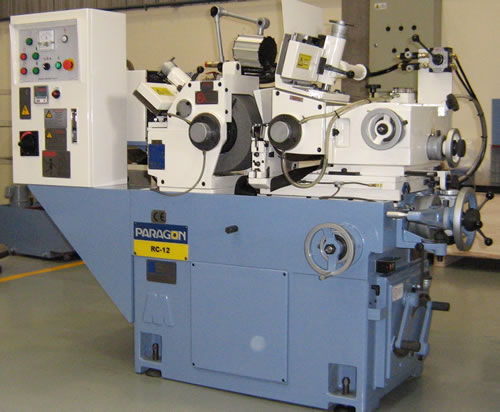

RETÍFICAS CENTERLESS PARAGON
REPRESENTAÇÃO EXCLUSIVA NO BRASIL PELA BONELI |

|
|
DESCRIÇÃO DO EQUIPAMENTO |
CONJUNTO |
DESCRIÇÃO |

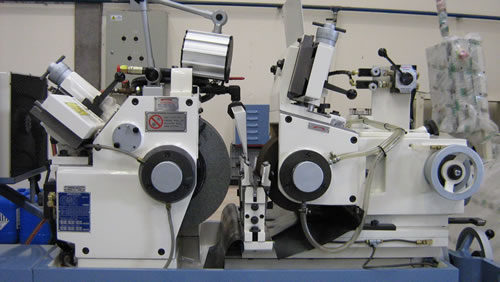

| Cabeçotes de Corte e Arraste (Sistema Twin Grip - Duplo Apoio) |
Eixos fabricados em aço temperado e retificado, deslizando sobre mancais de bronze hidrodinâmicos reguláveis. |
| Motorização dos Eixos |
O eixo de corte é motorizado através de polias e correias. O eixo de arraste é motorizado através de uma caixa de transmissão com 10 velocidades pré-definidas. |
| Lubrificação dos Eixos e Mancais |
Máquina dotada de bomba e lubrificação dos mancais com pressostato de segurança que impede o funcionamento caso falte óleo no sistema. |

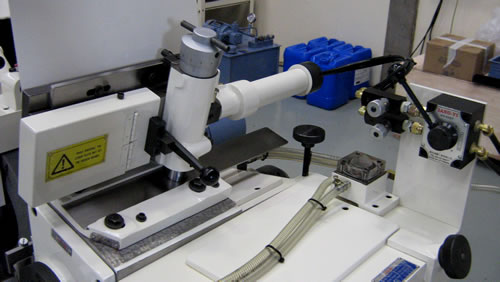

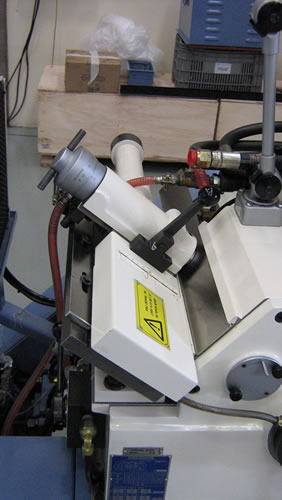

| Dressadores de Corte e Arraste |
Os dressadores deslizam em guias rasqueteadas, pré-carregadas e lubrificadas, acionados através de cilindros hidráulicos com velocidade de dressagem regulável através de válvulas reguladoras de fluxo. |
| Base, Mesas e Cabeçotes |
Todos os componentes são feitos em ferro fundido de alta qualidade (meehanite) e sofrem alívio e tensão a fim de garantir estabilidade. |
| Avanço da Mesa |
A mesa de avanço desliza em guias rasqueteadas, pré-carregadas e lubrificadas, com posicionamento preciso através de fuso de esferas de alta precisão. O ajuste fino de medidas é feito através de um dial com resolução de 0,001 mm. |
|
| |
CARACTERÍSTICAS TÉCNICAS |
| CARACTERÍSTICA |
RC-12 |
RC-18 |
RC-1812 |
| Diâmetro Retificável |
1 a 30 mm |
2 a 50 mm |
5 a 70 mm |
Comprimento Máximo Retificável
por Mergulho |
145 mm |
200 mm |
300 mm |
Rebolo de Corte
(Ø externo x largura x Ø interno) |
304,8 x 152,4 x 127 mm |
457,2 x 203,2 x 228,6 mm |
455 x 305 x 228,6 mm |
Rebolo de Arraste
(Ø externo x largura x Ø interno) |
203,2 x 152,4 x 90 mm |
254 x 203,2 x 111,2 mm |
255 x 305 x 111,2 mm |
| Velocidade do Rebolo de Corte |
1900 RPM (33 m/seg) |
1350 RPM (33 m/seg) |
1350 RPM (33 m/seg) |
| Velocidade do Rebolo de Arraste |
20 a 300 RPM |
15 a 300 RPM |
15 a 300 RPM |
| Potência do Motor Principal |
7.5 HP |
15 HP |
20 HP |
| Potência do Motor de Arraste |
1 HP |
2 HP |
2 HP |
| Potência do Motor da Unidade Hidráulica |
1 HP |
1 HP |
1 HP |
Potência do Motor da Bomba
de Refrigeração |
1/8 HP |
1/4 HP |
1/4 HP |
Ângulo de Inclinação do Cabeçote
de Arraste |
± 5º |
± 5º |
± 5º |
| Ângulo de Inclinação da Mesa |
± 5º |
± 5º |
± 5º |
| Dimensões (comprimento x largura x altura) |
1750 x 1550 x 1420 mm |
2300 x 2050 x 1600 mm |
2300 x 2050 x 1600 mm |
| Peso da Máquina |
1800 kgs |
3400 kgs |
3500 kgs |
|
Oferecemos este produto com a experiência, atendimento e garantia de qualidade que fizeram da boneli líder no mercado de retificadoras centerless no brasil, com mais de 1500 máquinas instaladas. |
|
 |
|
